Das Arbeiten mit elektronischen Bauteilen erfordert oft Präzision, insbesondere wenn Lötstellen entfernt oder Bauteile aus Platinen herausgelöst werden müssen. In solchen Situationen kommt die Entlötpumpe ins Spiel. Doch was genau ist eine Entlötpumpe, wofür wird sie verwendet, und welche Unterschiede gibt es bei den verschiedenen Modellen?
Was ist eine Entlötpumpe?
Eine Entlötpumpe ist ein Werkzeug, das speziell für die Entfernung von überschüssigem Lötzinn entwickelt wurde. Sie ist eine Art manuelle oder elektrische "Saugvorrichtung", die geschmolzenes Lötzinn von der Lötstelle absaugt. Dabei wird das Lot entweder durch einen mechanischen Unterdruck oder durch eine elektrische Pumpe entfernt, um die Verbindung zwischen den Bauteilen zu lösen.
Entlötpumpen sind häufig in der Reparatur, Wartung oder im Prototypenbau von elektronischen Geräten im Einsatz. Sie ermöglichen es, Bauteile wie Widerstände, Transistoren oder Chips sauber und sicher von Leiterplatten zu trennen, ohne das umliegende Material oder die Bauteile zu beschädigen.
Wofür braucht man eine Entlötpumpe?
Entlötpumpen sind unverzichtbar bei vielen Arbeiten in der Elektronikfertigung. Sie finden beispielsweise Verwendung, wenn er darum geht:
- Fehlerhafte Lötstellen zu korrigieren: Bei fehlerhaften Lötungen können Entlötpumpen das Lot sicher entfernen, sodass die Verbindung erneut hergestellt werden kann.
- Bauteile zu ersetzen: Defekte oder veraltete Bauteile lassen sich mit der Entlötpumpe schnell entfernen, um Platz für neue Komponenten zu schaffen.
- Lötzinnreste zu entfernen: Nach dem Löten bleibt oft überschüssiges Lötzinn zurück. Dieses muss entfernt werden, um Kurzschlüsse oder andere Probleme zu vermeiden.
- Leiterplatten zu reinigen: Eine saubere Platine ist wichtig für die Funktionalität und Langlebigkeit elektronischer Geräte.
Arten von Entlötpumpen: Unterschiede im Überblick
Je nach Anwendungsbereich und Anforderungen stehen unterschiedliche Modelle von Entlötpumpen zur Verfügung. Es gibt manuelle elektrische und kombinierte Entlötpumpen. Diese Varianten haben auch verschiedene Funktionsweisen und bringen spezifische Vor- und Nachteile mit sich. Werfen wir einen genaueren Blick darauf.
Manuelle Entlötpumpen
Manuelle Entlötpumpen sind die einfachsten und kostengünstigsten Varianten. Sie bestehen aus einem Gehäuse mit einem Kolben, der durch eine Federmechanik zurückgezogen wird. Die Funktionsweise ist dabei recht einfach. Die Spitze der Pumpe wird nah an die geschmolzene Lötstelle gehalten. Durch das Betätigen eines Knopfes wird der Kolben ausgelöst, wodurch ein Unterdruck entsteht, der das Lötzinn ansaugt.
Dabei sind manuelle Entlötpumpen eine einfache und kostengünstige Lösung, um überschüssiges Lötzinn von Leiterplatten zu entfernen. Ein grosser Vorteil liegt in ihrer Benutzerfreundlichkeit, da sie keine Stromquelle benötigen und somit mobil und flexibel einsetzbar sind. Besonders bei kleineren Reparaturen oder gelegentlichen Lötarbeiten bieten sie eine effiziente Möglichkeit, Lötstellen zu reinigen. Zudem sind sie kompakt, leicht und einfach zu warten, was sie auch für Hobbybastler und Einsteiger attraktiv macht.
Allerdings gibt es auch einige Einschränkungen. Die Effizienz der manuellen Entlötpumpen hängt stark von der Geschicklichkeit des Anwenders ab, da eine präzise Koordination zwischen dem Erwärmen der Lötstelle und dem Auslösen des Pumpmechanismus erforderlich ist. Bei grösseren Projekten oder umfangreichen Arbeiten können sie zeitaufwendig und anstrengend sein. Zudem ist ihre Leistung bei besonders feinen Lötstellen oder hartnäckigen Lötverbindungen begrenzt, weshalb sie in professionellen Anwendungen häufig durch elektrische Entlötpumpen oder Entlötstationen ersetzt werden. Insgesamt bieten manuelle Entlötpumpen eine praktikable Lösung für spezifische Einsatzzwecke, stossen jedoch bei komplexeren Anforderungen an ihre Grenzen.
Modelle bei Electronic Metals

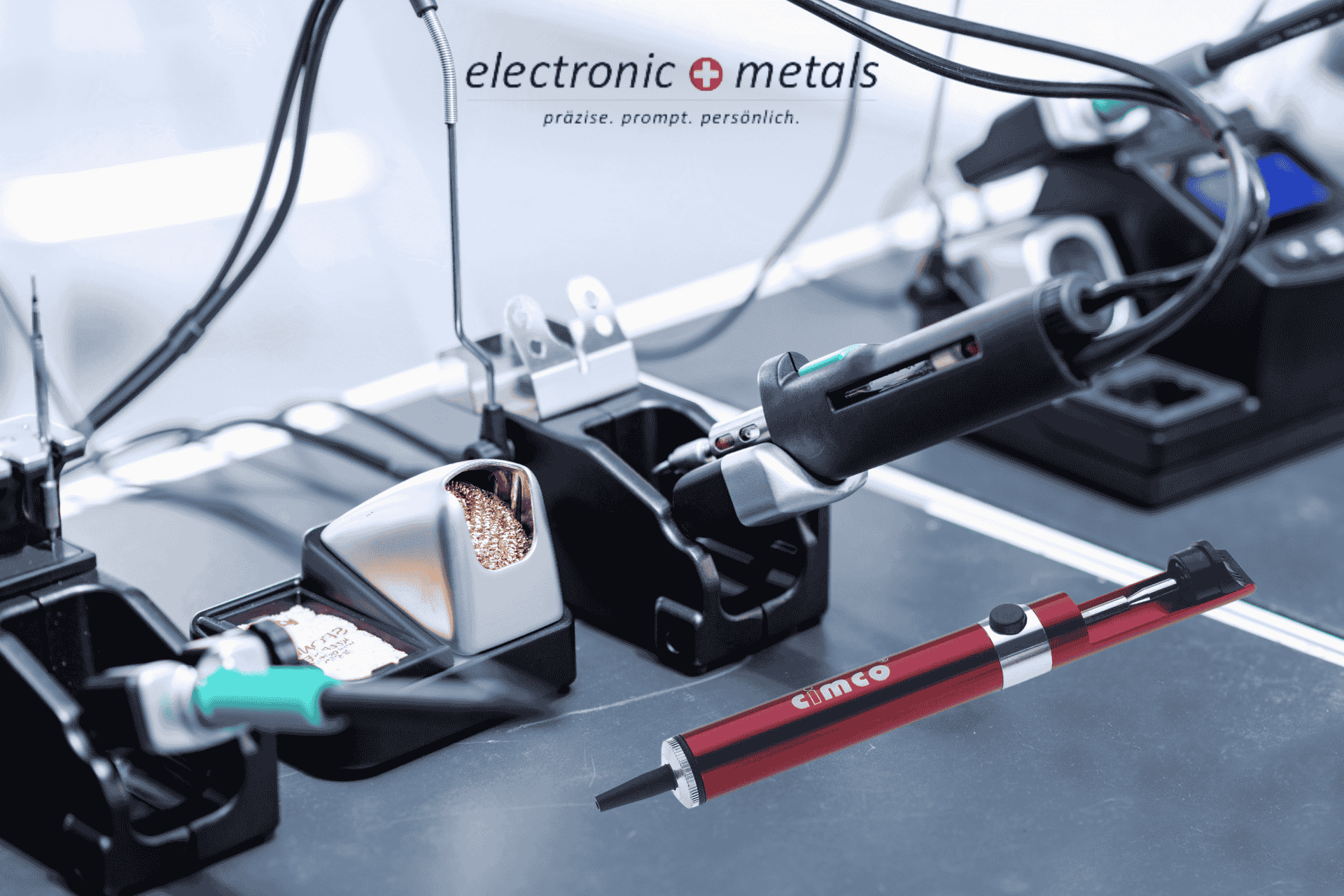

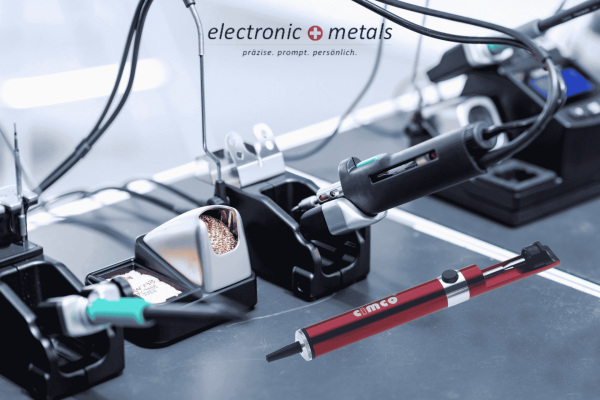

Bei Electronic Metals finden Sie besonders zwei Varianten der manuellen Entlötpumpen. Einerseits die Cimco Entlötpumpe 210 mm. Sie zeichnet sich durch ihre kompakte Grösse und einfache Bedienung auszeichnet. Mit einer Länge von 210 mm ist sie besonders handlich und eignet sich ideal für gelegentliche Einsätze und kleinere Lötarbeiten. Sie arbeitet mithilfe eines Federmechanismus, der durch manuelle Betätigung geschmolzenes Lötzinn effektiv absaugt. Dieses Modell bietet eine praktische und kostengünstige Lösung für Hobbybastler und Heimwerker.
Andererseits können Sie sich für die Weller Handentlötpumpe SA21A entscheiden. Sie stammt von der renommierten Marke Weller, die für hochwertige und langlebige Lötwerkzeuge bekannt ist. Diese Pumpe zeichnet sich durch ihre robuste Verarbeitung und die Fähigkeit aus, präzise Ergebnisse zu liefern. Ähnlich wie die Cimco-Variante funktioniert sie durch mechanischen Unterdruck, der mittels einer Feder ausgelöst wird. Sie ist eine zuverlässige Wahl für Anwender, die Wert auf Qualität und Zuverlässigkeit legen, und eignet sich sowohl für professionelle als auch für private Lötarbeiten.
Elektrische Entlötpumpen
Elektrische Entlötpumpen sind eine Weiterentwicklung der manuellen Variante und bieten eine automatisierte Absaugfunktion. Diese Geräte verfügen über ein integriertes Heizelement, das das Lötzinn direkt an der Lötstelle schmilzt, während ein elektrisches Saugmodul das geschmolzene Lot absaugt.
Dabei sind die elektrischen Varianten effizienter und zeitsparender als die manuellen Entlötpumpen. Sie benötigen weniger körperlichen Aufwand und eigenen sich auch für umfangreichere Arbeiten und besonders präzisere Einsätze. Dabei sind sie allerdings teurer und haben höhere Anschaffungskosten. Weiterhin benötigen Sie einen Stromanschluss oder eine Batterie und sind damit weniger flexibel als die manuellen Entlötpumpen.
Modelle bei Electronic Metals
Im Bereich der elektrischen Entlötpumpen führen wir bei Electronic Metals vor allem Modelle der Marke JBC. Die JBC Entlötpumpe MS-A ist eine elektrische Pumpe mit einer maximalen Fördermenge von 9 slmp. Sie bietet präzise Absaugung und eignet sich hervorragend für feine Arbeiten in der Elektronikfertigung. Dank der elektrischen Steuerung ermöglicht sie eine konstante und zuverlässige Leistung, ideal für gelegentliche bis mittlere Einsätze.
Die Excellence-Serie von JBC wird durch die pneumatische Entlötpumpe MVE-A ergänzt. Mit einer beeindruckenden Fördermenge von 15 slmp ist sie optimal für anspruchsvolle Anwendungen und intensiven Gebrauch. Die pneumatische Funktionsweise sorgt für eine besonders kraftvolle und konstante Absaugung, was sie zur perfekten Wahl für professionelle Elektronikfertigung macht.
Die JBC Entlötpumpe MSE-B ist eine elektrische Hochleistungsoption mit einer maximalen Fördermenge von 28 slmp. Sie kombiniert Leistung und Effizienz, wodurch sie ideal für umfangreiche Arbeiten oder das Entlöten grösserer Komponenten ist. Ihre starke Absaugung gewährleistet saubere Ergebnisse, selbst bei komplexen Lötstellen.
Alle Modelle von JBC stehen für hohe Qualität und Langlebigkeit, was sie zu zuverlässigen Werkzeugen für jeden Elektronikprofi macht.
Kombinierte Entlötstationen
Neben den manuellen und elektrischen Entlötpumpen gibt es auch Entlötstationen. Diese All-in-One-Lösungen kombinieren eine Entlötpumpe mit einer Lötkolbenfunktion. Sie sind besonders in professionellen Werkstätten beliebt. Hier sind das Heizelement und die Absaugvorrichtung in einem Gerät integriert, sodass das Lötzinn gleichzeitig geschmolzen und abgesaugt werden kann.
Elektrische Entlötpumpen bieten eine Vielzahl von Vorteilen, die sie besonders für anspruchsvolle Reparatur- und Produktionsarbeiten geeignet machen. Sie zeichnen sich durch hohe Präzision und Effizienz aus, was vor allem bei empfindlichen oder komplexen Bauteilen von grossem Vorteil ist. Viele Modelle verfügen über variable Temperatureinstellungen und austauschbare Spitzen, was die Flexibilität und Anpassungsfähigkeit an verschiedene Anwendungen erhöht.
Allerdings haben sie auch einige Nachteile: Elektrische Entlötpumpen sind in der Regel teurer als manuelle Varianten und erfordern regelmässige Wartung sowie den Austausch von Filtern, um eine einwandfreie Funktion zu gewährleisten. Bei der Auswahl eines passenden Geräts sollten diese Aspekte berücksichtigt werden, um eine langfristig zufriedenstellende Nutzung sicherzustellen.
Je nach Bedarf finden Sie bei Electronic Metals unterschiedliche Entlötstationen von JBC, Metcal, Weller und Pace. Sehen Sie sich hier unsere Auswahl an Entlötstationen an.
Wichtige Auswahlkriterien
Beim Kauf einer Entlötpumpe sollten Sie folgende Aspekte berücksichtigen:
- Einsatzbereich: Für gelegentliche Arbeiten genügt oft eine manuelle Entlötpumpe, während professionelle Anwender auf elektrische Modelle oder Entlötstationen zurückgreifen sollten.
- Bauteilgrösse: Bei sehr kleinen Lötstellen sind Geräte mit feiner Spitze und hoher Präzision erforderlich.
- Budget: Manuelle Pumpen sind günstiger, während elektrische Modelle und Entlötstationen mehr Komfort bieten, aber auch teurer sind.
- Wartung und Ersatzteile: Achten Sie auf leicht austauschbare Filter, Spitzen und andere Komponenten.
Eine richtige Lösung, welche Entlötpumpe sich am besten eignet, gibt es nicht. Je nach Anwendung und Bedarf fällt die Antwort hier unterschiedlich aus.
Wenn Sie sich allerdings nicht sicher sind, welche Variante sich für Ihren Bedarf am besten eignet, beraten wir Sie gerne.
Ein unverzichtbares Werkzeug für Elektroniker
Egal ob für Reparaturen, die Entwicklung von Prototypen oder die Reinigung von Leiterplatten – Entlötpumpen sind ein essenzielles Werkzeug für alle, die mit Löttechnik arbeiten. Von kostengünstigen manuellen Pumpen bis hin zu hochentwickelten Entlötstationen gibt es für jeden Bedarf die passende Lösung. Eine gut gewählte Entlötpumpe erleichtert nicht nur die Arbeit, sondern trägt auch dazu bei, die Qualität und Langlebigkeit von Elektronikprojekten zu gewährleisten.
Bestellen Sie jetzt das passende Gerät für Ihren Bedarf in unserem Online-Shop oder lassen Sie sich von uns beraten!
