In der Elektronikfertigung spielen Details im Mikrometerbereich eine zentrale Rolle. Fehlerhafte Lötstellen, Mikrorisse oder Kontaminierungen können die Funktion ganzer Baugruppen gefährden – oft ohne sofort sichtbare Anzeichen. Um solche Defekte frühzeitig zu erkennen und gezielt analysieren zu können, kommen zunehmend digitale Mikroskope in der Elektronikfertigung zum Einsatz. Sie ermöglichen eine hochpräzise visuelle Kontrolle und schaffen die Voraussetzungen für eine zuverlässige Qualitätssicherung.

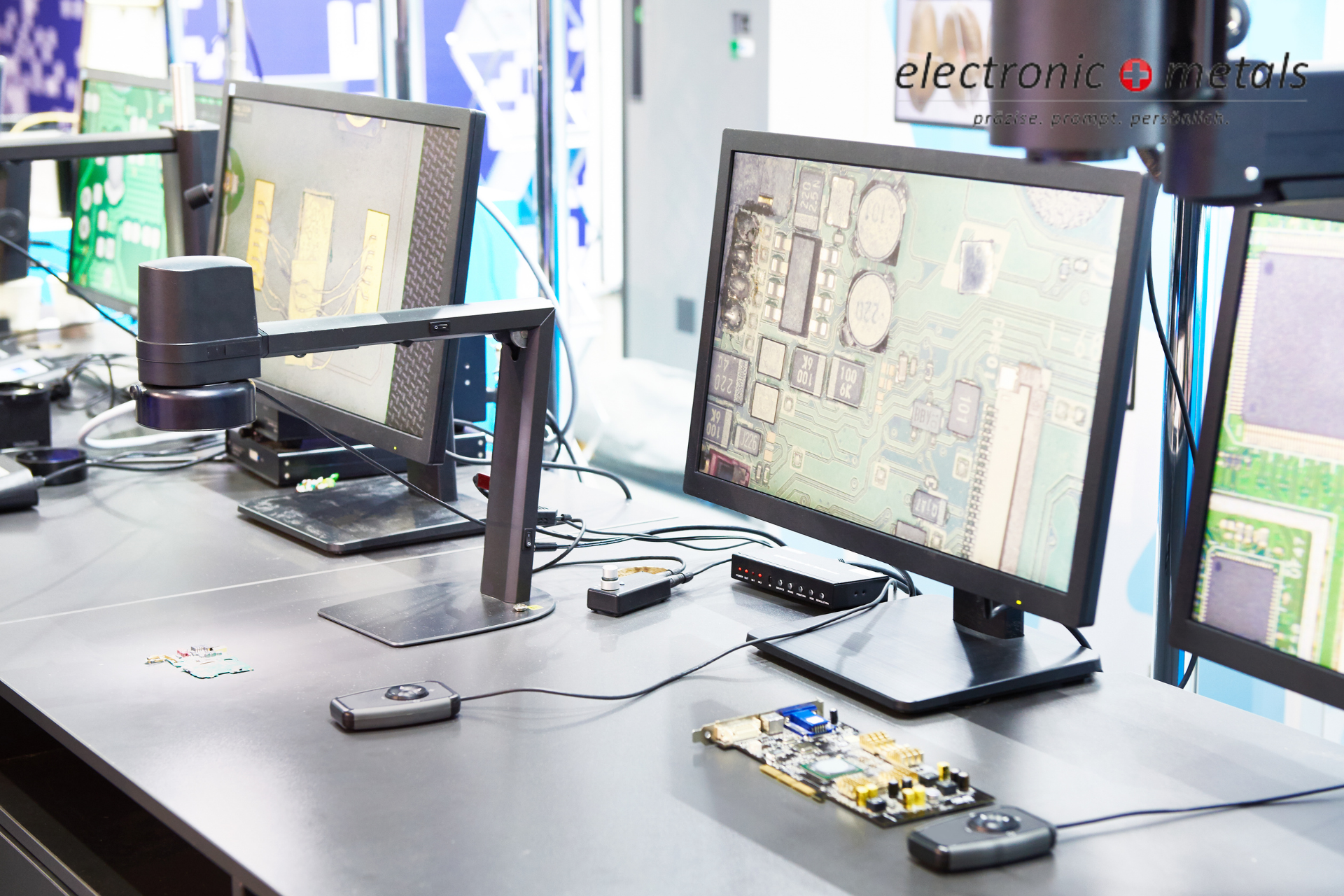

Was ist ein digitales Mikroskop?
Ein digitales Mikroskop ist ein optisches Inspektionssystem, das statt eines klassischen Okulars eine digitale Kameraeinheit verwendet. Das Bild wird nicht durch ein Okular betrachtet, sondern auf einem Monitor dargestellt. Die Vergrösserung erfolgt über ein Zusammenspiel aus optischen Linsen und digitaler Bildverarbeitung. Je nach Modell können Standbilder aufgenommen, Videosequenzen erstellt oder sogar Messungen direkt auf dem Bild vorgenommen werden.
Ein typisches System besteht aus einer hochauflösenden Kamera, einer variablen Optik, einer LED-Beleuchtung und einer Software zur Bildanzeige, Analyse und Archivierung. Es lässt sich sowohl als Standgerät mit Monitor als auch als PC-gestützte Lösung in bestehende Systeme integrieren.
Vorteile digitaler Mikroskope in der Fertigung
Im industriellen Einsatz bieten digitale Mikroskope zahlreiche Vorteile gegenüber klassischen Inspektionssystemen:
- Ergonomie und Effizienz: Die Arbeit erfolgt an einem Bildschirm und nicht durch ein Okular, was die Haltung verbessert und die Belastung bei längeren Arbeitsphasen reduziert. Gleichzeitig lassen sich Prüfergebnisse schneller erfassen und dokumentieren.
- Hochauflösende Bilddarstellung: Moderne Systeme bieten gestochen scharfe Bilder bei hoher Vergrösserung. Auch kleinste Lötfehler, Haarrisse oder Materialunregelmässigkeiten lassen sich sicher identifizieren.
- Dokumentation und Nachverfolgbarkeit: Digitale Bilder und Messdaten können archiviert, kommentiert oder direkt in Qualitätssicherungsprozesse eingebunden werden. Das unterstützt interne Audits ebenso wie Kundenfreigaben.
- Kollaboration und Schulung: Die digitale Darstellung auf grossen Bildschirmen oder im Netzwerk erleichtert die Zusammenarbeit – etwa bei der Analyse in interdisziplinären Teams oder bei der Schulung von Fachpersonal.
- Modularität: Viele Systeme lassen sich mit Messfunktionen, motorisierten Ständern oder weiteren Optiken erweitern und flexibel an neue Anforderungen anpassen.
Einsatzbereiche digitaler Mikroskope in der Elektronikfertigung
Digitale Mikroskope werden heute in nahezu allen Phasen der Elektronikfertigung eingesetzt – von der Wareneingangskontrolle bis zur Fehleranalyse nach Rückläufern. Typische Anwendungsfelder sind:
- Visuelle Inspektion von Lötstellen: Die Qualität von SMT- und THT-Lötverbindungen kann effizient überprüft werden. Dabei lassen sich typische Fehler wie Lotbrücken, kalte Lötstellen oder unzureichender Benetzungsgrad sicher erkennen.
- Kontrolle von Leiterplatten: Auch komplexe Multilayer- oder HDI-Leiterplatten erfordern eine verlässliche optische Inspektion. Mit digitalen Mikroskopen lassen sich feine Leiterbahnen, Durchkontaktierungen oder Lötstoppmasken exakt begutachten.
- Bauteilpositionierung und Identifikation: Bei der Bestückung elektronischer Baugruppen ermöglicht die digitale Vergrösserung die präzise Positionierung kleinster SMD-Bauteile. Ebenso kann die Bauteilbeschriftung leichter lesbar gemacht werden.
- Qualitätsdokumentation: Erfasste Bilder und Analysen lassen sich in Prüfprotokolle einbinden oder zur Archivierung verwenden. Das schafft Sicherheit gegenüber Kunden und dokumentiert die Einhaltung von Qualitätsstandards.
- Fehleranalyse und Reparatur: Im Rahmen der sogenannten Failure Analysis helfen digitale Mikroskope dabei, Defekte systematisch zu untersuchen und Ursachen einzugrenzen – ein wichtiger Baustein zur kontinuierlichen Prozessverbesserung.
Digitale Mikroskope in der Elektronikfertigung
Sie möchten Ihre Arbeitsprozesse um digitale Mikroskope ergänzen? Dann haben wir hier drei Produktempfehlungen für Sie! Sehen Sie sich gerne diese Optionen an, die bei Electronic Metals verfügbar sind.
WETEC HD Inspektionssystem mit LED-Beleuchtung
Das WETEC HD Inspektionssystem bietet eine ausgezeichnete Kombination aus optischer Qualität, ergonomischer Bedienung und digitaler Funktionalität. Dank der integrierten Autofokus-HD-Kamera mit bis zu 30-facher optischer und 300-facher digitaler Vergrösserung lassen sich feinste Details zuverlässig erkennen. Die verzerrungsfreien FullHD-Bilder bei 60 fps sorgen für eine flüssige Darstellung ohne Verzögerung.
Der grosse Arbeitsabstand von 280 mm bietet ausreichend Platz für Reparatur-, Montage- und Nachbearbeitungsarbeiten direkt unter dem Mikroskop. Die LED-Ringbeleuchtung gewährleistet eine schattenfreie Ausleuchtung. Die Steuerung erfolgt benutzerfreundlich über Fernbedienung – inklusive Zoom, Fokus und Helligkeit. Bilder und Videos können in HD-Qualität aufgenommen und dokumentiert werden.
KERN & SOHN Videomikroskop OIV 345
Das KERN OIV 345 ist ein Einsteiger-Videomikroskop mit besonders einfacher Handhabung für allgemeine Inspektionsaufgaben. Es eignet sich für Betriebe, die eine unkomplizierte, dennoch leistungsstarke Lösung zur digitalen Stereomikroskopie suchen. Dank des Zoomfaktors von 0,7x bis 4,5x und der 5 MP CMOS-Kamera mit HDMI-Ausgang lassen sich hochwertige Bilder in Echtzeit auf einem 12-Zoll-HD-Monitor darstellen.
Die integrierte LED-Ringbeleuchtung sorgt für eine gleichmässige Ausleuchtung. Besonders praktisch: die Zoomräder mit integriertem Click-Stop für präzise Vergrösserungsstufen sowie die mitgelieferte USB-Funkmaus zur einfachen Steuerung der Software.
Das OIV 345 ist ideal für einfache Sichtprüfungen, Schulungszwecke oder als kosteneffiziente Lösung im Bereich Wareneingangskontrolle.
WETEC TEK-SCOPE-PLUS HD Inspektionssystem
Das WETEC TEK-SCOPE-PLUS richtet sich an professionelle Anwender mit hohen Anforderungen an Bildqualität, Benutzerfreundlichkeit und Funktionstiefe. Es bietet eine optische Vergrösserung von 46x, digital bis zu 460x – bei gleichzeitiger Darstellung verzerrungsfreier FullHD-Bilder mit ausgezeichneter Tiefenschärfe.
Der besonders grosse Arbeitsabstand von 310 mm erleichtert Inspektionen an voluminösen Objekten oder während der Montage. Die eingebaute LED-Beleuchtung, die einfache Steuerung über Fernbedienung und die direkte Bildspeicherung auf USB-Stick machen das System besonders flexibel. Eine zusätzliche Besonderheit ist die Möglichkeit zur Bildschirmfreigabe über Ethernet/IP, wodurch das System auch in Schulungs- und Auditprozessen sinnvoll eingesetzt werden kann.
Die Kombination aus Bildqualität, grosser Arbeitsfläche und Dokumentationsfunktionen macht das TEK-SCOPE-PLUS zu einem leistungsstarken Werkzeug für anspruchsvolle Fertigungs- und Reparaturprozesse.
Effizienter sehen, präziser handeln – digitale Mikroskope als Schlüsseltechnologie der Elektronikfertigung
Digitale Mikroskope leisten in der modernen Elektronikfertigung einen entscheidenden Beitrag zur Qualitätssicherung, Prozessoptimierung und Fehlervermeidung. Sie ermöglichen eine hochpräzise visuelle Kontrolle und erleichtern gleichzeitig die Dokumentation und Analyse komplexer Strukturen – ohne die körperlichen Belastungen klassischer Okularmikroskope.
Die Bandbreite an verfügbaren Systemen erlaubt es Unternehmen, exakt die Lösung zu wählen, die zum jeweiligen Anwendungsbereich passt: Vom kompakten Einstiegssystem wie dem KERN OIV 345 bis hin zu leistungsstarken Inspektionssystemen wie dem WETEC HD oder dem modular einsetzbaren TEK-SCOPE-PLUS für anspruchsvolle Reparatur- und Prüfprozesse.
Wer seine Inspektionsprozesse zukunftssicher und ergonomisch gestalten möchte, findet in digitalen Mikroskopen eine vielseitige und zuverlässige Lösung. Sie verbinden technologische Präzision mit praktischer Handhabung – und schaffen damit die Grundlage für langfristig stabile Produktqualität in einer zunehmend miniaturisierten und komplexen Elektronikwelt.
