Wer winzigste SMD-Bauteile nachbearbeitet, weiss, wie entscheidend Präzision ist. Schon ein Hauch zu viel Luft oder Temperatur kann benachbarte Komponenten verschieben und das gesamte Board gefährden. Genau hier setzt die JNA High Precision Hot Air Station von JBC neue Massstäbe. Sie ist kein gewöhnliches Werkzeug, sondern eine exakt steuerbare Heissluftstation, die Rework auf höchstem Niveau ermöglicht.
Warum ist Präzision in der SMD-Nachbearbeitung entscheidend?
Elektronik wird immer kleiner, dichter und komplexer. Bauteile im Format 01005 sind längst Standard. Klassische Rework-Methoden stossen dabei oft an ihre Grenzen. Wer hier präzise und sicher arbeiten möchte, braucht eine Lösung, die kontrollierbar und feinfühlig reagiert.
Die JNA High Precision Hot Air Station wurde genau für diese Anforderungen entwickelt. Sie ermöglicht eine gezielte Erwärmung ultrakleiner Komponenten, ohne dass benachbarte Bauteile Schaden nehmen oder sich unbeabsichtigt lösen. Das sorgt für höchste Sicherheit bei allen Nachbearbeitungen, egal ob in der Prototypenfertigung oder bei der Reparatur empfindlicher Elektronik.
Technische Raffinesse im kompakten Format
Mit einem Gewicht von 4.006 g und Abmessungen von 180 x 170 x 110 mm überzeugt die JNA durch ein kompaktes Design bei maximaler Leistung. Sie passt perfekt auf jeden professionellen Arbeitsplatz, sei es im Labor, in der Produktion oder im Servicebereich.
Ein besonderes Merkmal sind die zwei austauschbaren Heissluftdüsen mit Auslassdurchmessern von 1.0 mm und 3.0 mm. Dadurch lässt sich der Luftstrom exakt an die jeweilige Anwendung anpassen. Die Station erlaubt eine präzise Regulierung von Temperatur und Luftmenge. So bleibt auch bei minimalem Abstand zwischen den Bauteilen die Kontrolle erhalten.
Mit einer Fördermenge von 0.15 bis 2.5 SLPM und einem Vakuum von 53 Prozent beziehungsweise 397 mmHg bietet die Station maximale Flexibilität bei der Anpassung an jede Aufgabe.
Was ist die Pick and Place Funktion für millimetergenaue Präzision?
Ein weiteres Highlight ist die Pick and Place Funktion, die über ein Pedal gesteuert wird. Sie erlaubt das exakte Positionieren oder Entnehmen von SMD-Komponenten, ohne die Hände vom Werkstück zu nehmen. Das steigert die Effizienz deutlich, besonders bei Arbeiten unter dem Mikroskop.

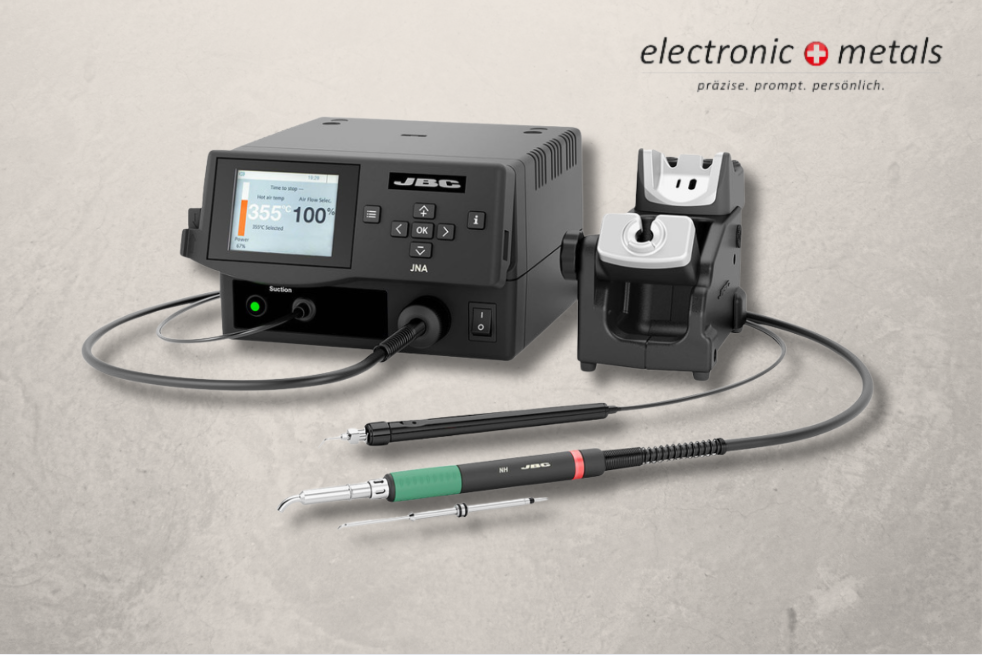

Im Lieferumfang ist alles enthalten, was für den sofortigen Einsatz benötigt wird. Dazu gehören eine Vakuumpipette T260 mit gebogenen Nadeln und Saugnäpfen, ein Fuss-Schalter P405, zwei Heissluftdüsen mit 1.0 mm und 3.0 mm Durchmesser, der Heissluftkolben NH, die Steuereinheit JNA und der Ständer NAS. Damit steht ein komplettes, durchdachtes System bereit, das perfekt aufeinander abgestimmt ist.
Schnelles und sicheres Entlöten ohne Risiko für Nachbarbauteile
Wer schon einmal verschobene oder überhitzte Bauteile nach einer Rework-Session gesehen hat, weiss, wie wichtig Sicherheit beim Entlöten ist. Die JNA High Precision Hot Air Station ermöglicht ein punktgenaues Entlöten, ohne dass andere Komponenten durch den Luftstrom beeinflusst werden.
Die präzise Steuerung erlaubt die Regulierung von Temperatur und Luftstrom auf sehr niedrigem Niveau. So lassen sich empfindliche Bereiche gezielt bearbeiten, ohne dass die Platine beschädigt wird. Das Ergebnis ist ein sicherer und reproduzierbarer Prozess, der Fehlerquellen minimiert und die Qualität des gesamten Reworks verbessert.
Besonders bei komplexen Multilayer-Platinen oder dicht bestückten Baugruppen zeigt die JNA ihre Stärken. Sie ermöglicht eine saubere, schnelle und kontrollierte Nachbearbeitung, die mit herkömmlichen Systemen kaum erreichbar ist.
Anwendungsbereiche, die überzeugen
Die JNA High Precision Hot Air Station zeigt ihre Stärken in zahlreichen Einsatzgebieten. Überall dort, wo kleinste Bauteile mit höchster Präzision bearbeitet werden, sorgt sie für zuverlässige und saubere Ergebnisse. Typische Anwendungen sind:
- Forschung und Entwicklung:
Ideal für Labore und Entwicklungsabteilungen, die Prototypen aufbauen oder modifizieren. Die präzise Steuerung von Temperatur und Luftstrom ermöglicht gezielte Eingriffe ohne Risiko für umliegende Komponenten. - Service und Reparatur:
Perfekt für Werkstätten, die empfindliche Geräte instand setzen. Defekte SMD-Bauteile können sicher entlötet und ersetzt werden, ohne benachbarte Teile zu verschieben oder zu beschädigen. - Serienfertigung und Qualitätssicherung:
In der Produktion sorgt die JNA für reproduzierbare Rework-Ergebnisse. Kleinste Anpassungen oder Nacharbeiten lassen sich effizient durchführen, was Ausschuss und Nachbearbeitungszeiten deutlich reduziert. - Arbeiten unter dem Mikroskop:
Die Kombination aus fein regulierbarem Luftstrom, exakter Temperatursteuerung und der komfortablen Pick and Place Funktion macht die Station zur ersten Wahl für alle Aufgaben mit minimalen Abständen zwischen den Bauteilen. - Miniatur- und Hochpräzisionselektronik:
Überall dort, wo konventionelle Heissluftsysteme an ihre Grenzen stossen, bietet die JNA präzise Kontrolle und Sicherheit. Sie ist damit die ideale Lösung für die Bearbeitung von ultrakleinen Komponenten wie 01005.
Fazit – Präzision, Effizienz und Sicherheit in einem System
Die JNA High Precision Hot Air Station setzt neue Standards in der SMD-Nachbearbeitung. Sie vereint höchste Präzision, maximale Sicherheit und durchdachten Bedienkomfort in einem kompakten System.
Für Elektronikprofis ist sie die logische Wahl, wenn es um präzises und effizientes Arbeiten mit ultrakleinen Komponenten geht. Wir von Electronic Metals empfehlen die JNA als ideale Lösung für alle, die ihre Rework-Prozesse auf das nächste Niveau bringen möchten.
Jetzt mehr erfahren, bestellen oder eine persönliche Beratung anfragen! Electronic Metals unterstützt Sie gerne bei der Auswahl der optimalen Ausstattung für Ihre Anforderungen.
