Heißluftunterheizung PCT-100, mit Armauflage und Leiterplattenhalter
1.135,83 CHF
Lieferbar, Lieferzeit auf Anfrage
EAN: 4050075094554
Hersteller Artikel-Nr.: PCT-102-21
Verkaufseinheit: Stück
Verpackungseinheit: 1
Produktinformationen
Heißluftunterheizung PCT-100, mit Armauflage und Leiterplattenhalter
Die Unterheizung PCT-100 fokussiert die Heißluft auf die Stelle, an der sich das nachzugearbeitende Bauteil auf der Leiterplatte befindet. Sie erhöht Geschwindigkeit und Effizient bei thermisch anspruchsvollen Anwendungen einschließlich bleifreier Prozesse. Einsetzbar für SMT- und Durchsteckmontage, wärmt sie mittels Heißluft die Leiterplatte vor und verbessert so Lötstellen, Prozesskontrolle und Produktivität. Die Unterheizung PCT-100 erhöht das Wärmevolumen, ohne die Temperaturwerte zu hoch zu treiben. So können die Montageprozesse stets bei angemessener Spitzentemperatur erfolgen, ohne die Leiterplatte zu schädigen.- beschleunigt und verbessert bleifreie SMT- u. Durchsteckmontage-Reworkprozesse
- Temperatur wird schnell erhöht und sorgt so für maximale Produktivität
- Solltemperatur wird mittels Drehknopf eingestellt
- kontrolliertes Abkühlen verhindert thermischen Schock bei Leiterplatten und Bauteilen
- Thermoelement-Sensor regelt die Ausgangstemperatur
- automatische Sicherheitsabschaltung der Heizung bei Lüfterausfall
- Ausführung mit Armauflage und Leiterplattenhalter
- Spannung 230 V
- Leistung 450 W
- Luftstrom 280 l/min
- Einstellbare Temperatur 25 - 300 °C
- Oberflächenwiderstand 106 - 1011 Ohm
- Abmessung L x B x H 205 x 155 x 65 mm
- ESD ja
- 1 Stück Unterheizung PCT-100
- 1 Stück Netzkabel

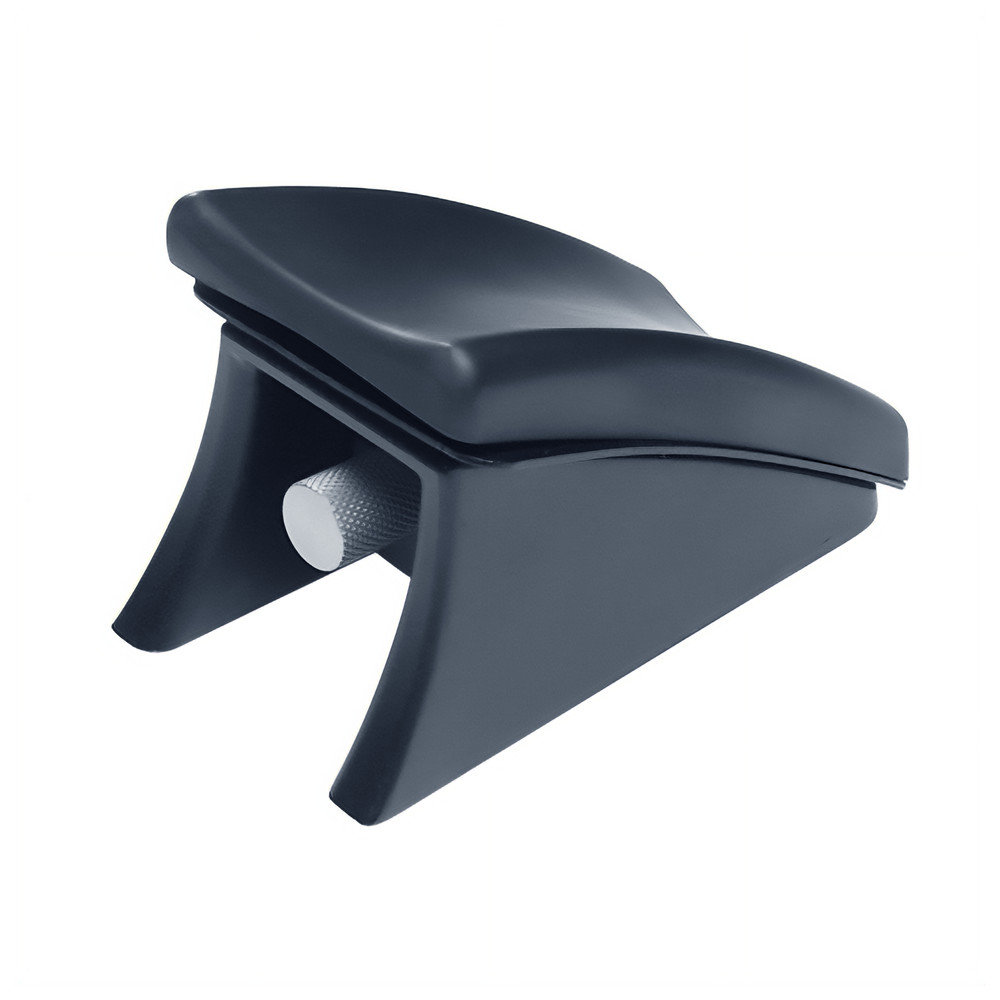

- 1 Stück verstellbare Armauflage PCT-AR

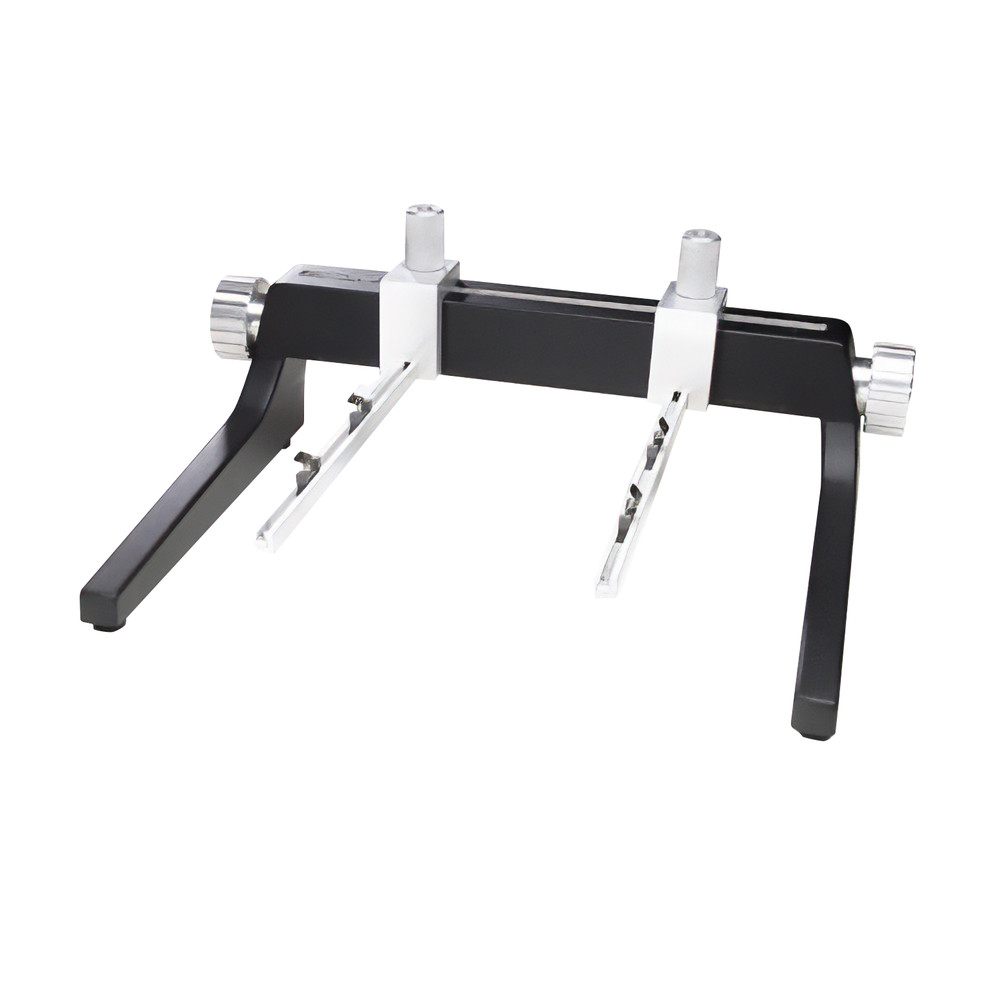

- 1 Stück freistehender Platinenhalter BH-100
- 1 Stück Bedienungsanleitung
Eigenschaften
- Ausführung: mit Armauflage und Leiterplattenhalter
