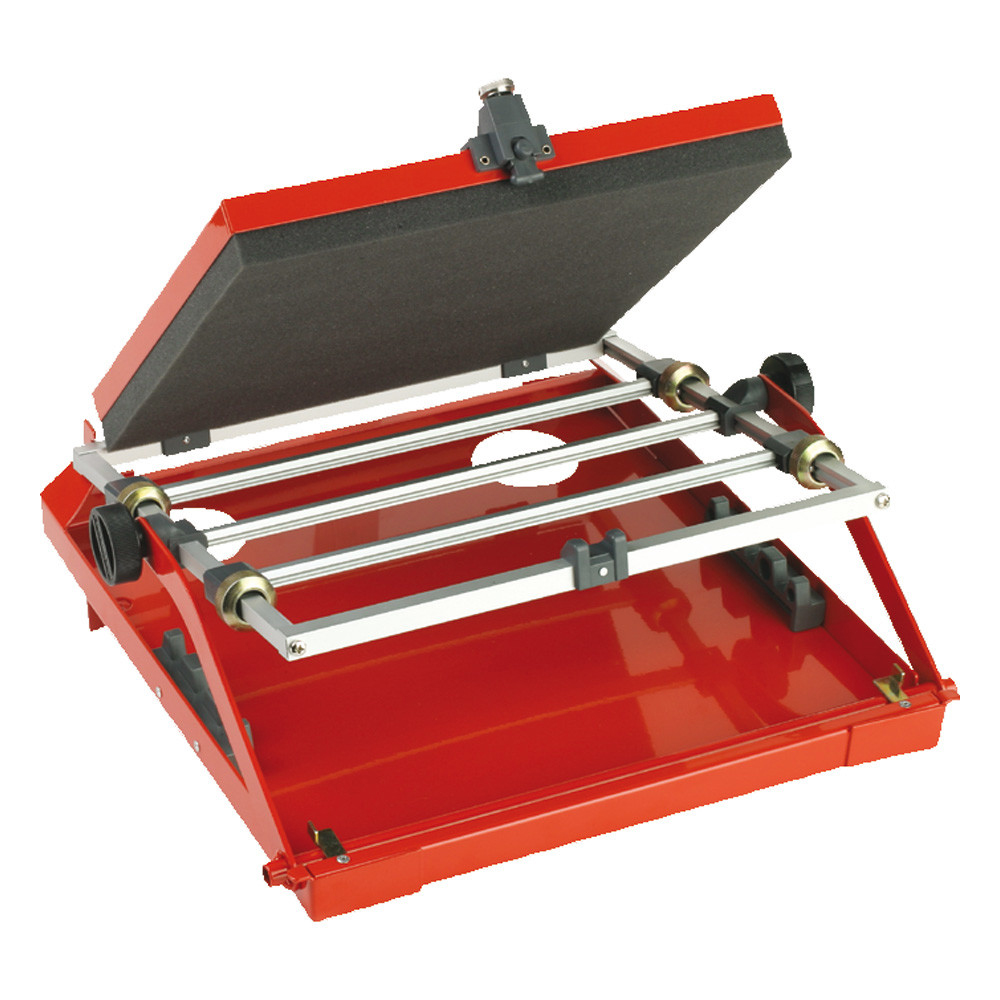

Bestückungs- und Lötrahmen PCSA, 510 x 220 mm, PCSA-2N

Bestückungs- und Lötrahmen PCSA, 280 x 220 mm, PCSA-1N

Für den Bestückungsvorgang wird der Rahmen in eine bequeme Schräglage gebracht. Anschließend werden die Leiterplatten in die verstellbaren Halteschienen eingelegt. Nach dem Einsetzen der Bauteile werden diese durch die ESD-Schaumstoff-Andruckplatte festgehalten und der Rahmen wird für den Lötvorgang um 180° gewendet.PCSA-1mit zwei verstellbaren Unterteilungen, kann mit maximal vier zusätzlichen Mittelschienen ausgestattet werden.PCSA-2mit zwei verstellbaren Unterteilungen, kann mit maximal vier zusätzlichen Mittelschienen ausgestattet werden.PCSA-4 mit zwei verstellbaren Unterteilungen, kann mit maximal sechs zusätzlichen Mittelschienen ausgestattet werden.sehr einfach zerlegbarDeckel mit ESD-Schaumstoffgleichzeitige Bestückung mehrerer Leiterplattenreihen mit Ergänzungsschiene möglichNutzfläche 280 x 220 mmTyp PCSA-1N

Bestückungs- und Lötrahmen, rotierend

Der PSS Bestückungs- und Lötrahmen ist eine innovative Lösung für die präzise Positionierung von Leiterplatten bis zu einer Größe von 13 x 13 cm. Er ermöglicht eine schnelle und genaue Veränderung der Positionierung, was die Effizienz bei wiederholenden Lötarbeiten steigert. Mit anpassbaren Elementen ausgestattet, bietet dieser Halter eine flexible Handhabung durch Drehungen um die horizontale und vertikale Achse sowie die Möglichkeit, die Leiterplatte in verschiedenen Winkeln und Höhen zu fixieren. Die Kompatibilität mit dem PHSE Preheater unterstützt eine exakte Ausrichtung und gleichmäßige Erwärmung der Leiterplatten.schnelles und präzises Wechseln der PCBsAnpassung an verschiedene PCB-Größendrehbar um horizontale und vertikale Achsemehrere Winkelpositionen und Höhen einstellbarkompatibel mit PHSE Preheater für präzise AusrichtungESD-sicherWinkel 25°, 35°, 45°, 55° einstellbar Leiterplattengröße max. 130 x 130 mm1 Stück Bestückungs- und Lötrahmen PSS-A1 Stück Bedienungsanleitung

Bestückungsrahmen ESF 120ESD

Zum Halten und Fixieren der zu bearbeitenden Leiterplatten. Ideal für Reparaturarbeiten und Kleinserien. Die kräftigen Kunststoffhaltebacken fixieren die Leiterplatten zuverlässig und mit dem Klemm-Anpresskissen können bereits eingesetze Bauteile in der Platine gehalten werden.in 15°-Schritten einrastbarLeiterplattenhalterung durch Federkraftbeweglicher Arm mit Klemmkissen zum Sichern der Bauteilehohe StandfestigkeitAbmessung L x B x H 328 x 89 x 163 mmmax. Aufspannfläche 160 x 235 mmDrehbar 360 °

Weller Consumer Leiterplattenhalter ESF 120

Der Leiterplattenhalter hat zwei Stangen mit verstellbaren, dreieckigen Tragarmen, die in die gewünschte Position gleiten und durch Anziehen der Feststellräder arretiert werden. Die Leiterplatte wird von einstellbaren Federklemmen gehalten, die über einen Drehgriff in beide Richtungen gedreht werden können. Es gibt auch einen Hebel, der die Bauteile auf der Leiterplatte festhält, so dass Sie von der Rückseite löten können, ohne dass sie herausfallen. eine Drehung um 360° ist möglich und kann in 15°-Schritten eingerastet werdenLeiterplatten werden durch Federkraft gehaltenSeitenteile stufenlos verstellbar, Klemmung mit Innensechskantschraubenrutschfest dank integrierter Gummifüßegute Stabilität dank niedrigem Schwerpunktbeweglicher Arm mit Klemmen zur Befestigung von Bauteilenhochwertige, Kunststoffseitenteile, Metallteile in korrosionsbeständiger AusführungSpannfläche max. 160 x 235 mmDrehbar 360 °
