Produktinformationen

Leiterplattenmagazin Serie 600, 355 x 320 x 563 mm, 601.2/Polycarbonat

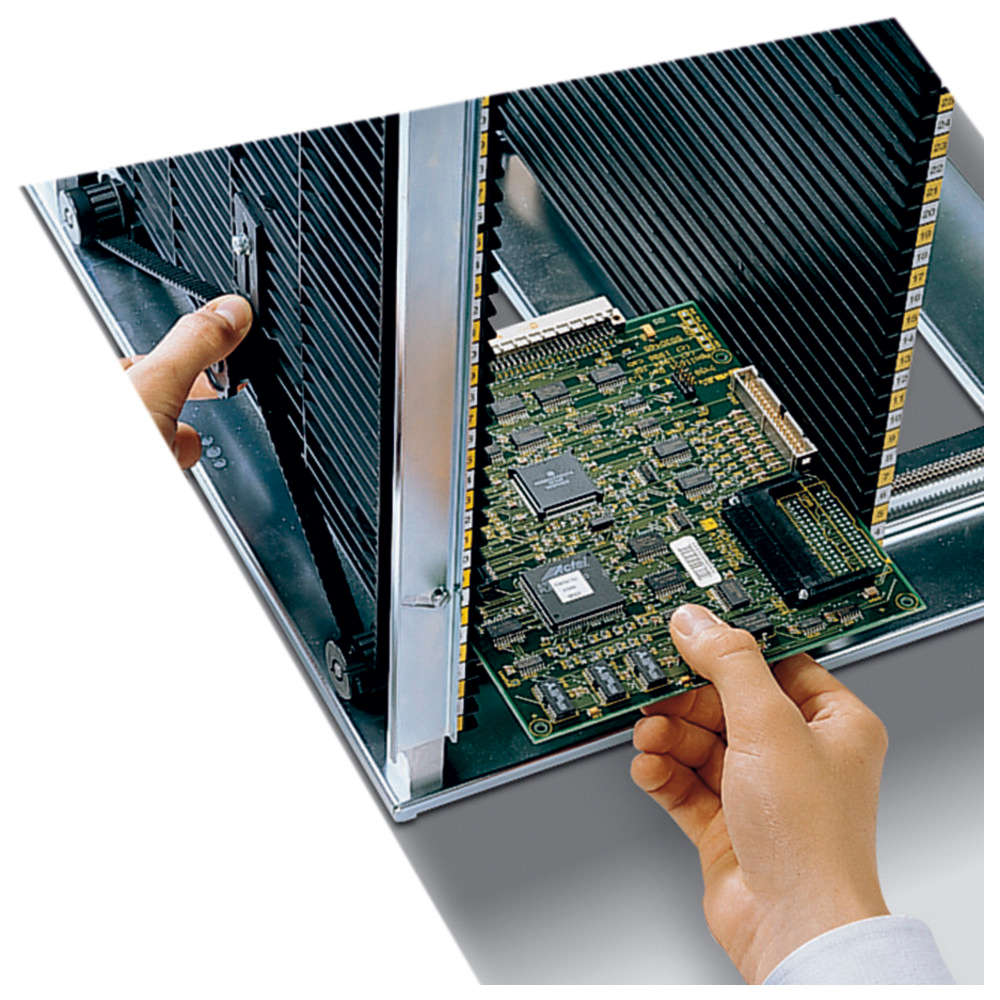

Die stabile und verwindungssteife Rahmenkonstruktion gewährleistet einen dauerhaften Einsatz der cab-Magazine in Ihrer Produktion. Sie sind aus elektrisch leitfähigem Kunststoff gefertigt. Für hohe mechanische und thermische Beanspruchung sind die Magazine auch mit Metallseitenwänden erhältlich.
  • Oberflächenwiderstand nach DIN EN 61340-5-1
  • Leiterplattenmagazine 60X.1 und 60X.2 werden teilmontiert geliefert
  • Leiterplattenmagazine 60X.3 werden montiert mit Stapelnoppen geliefert
  • Deckel/Boden aus Aluminiumdruckguss oder Stahlblech
  • stapelbar

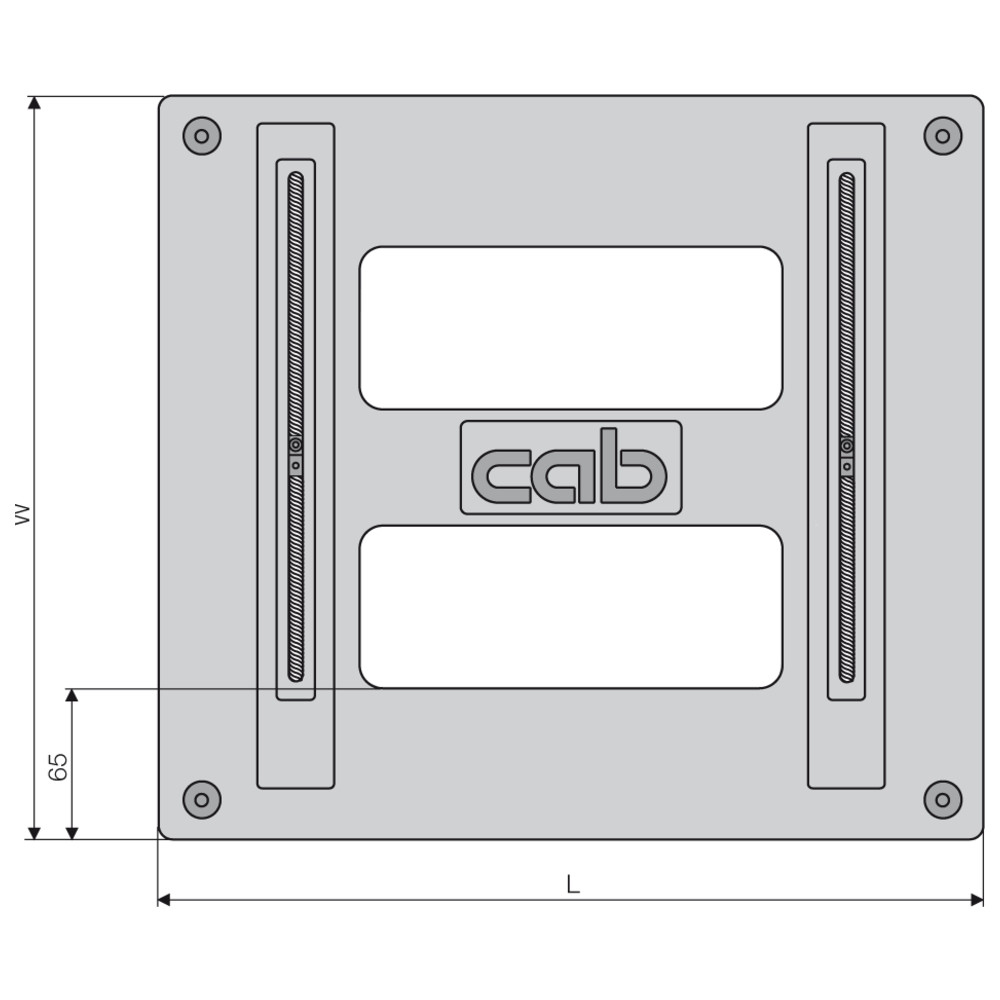

  • Abmessung L x B x H 355 x 320 x 563 mm
  • Typ/Material 601.2/Polycarbonat
  • Leiterplattenbreite min/max/Länge 40-250/342 mm
  • Oberflächenwiderstand < 109 Ohm
  • Hitzebeständigkeit Einschübe bis 60/130/200 °C (Polystyrol/Polycarbonat/Metall)
  • Einschübe 50 Stück

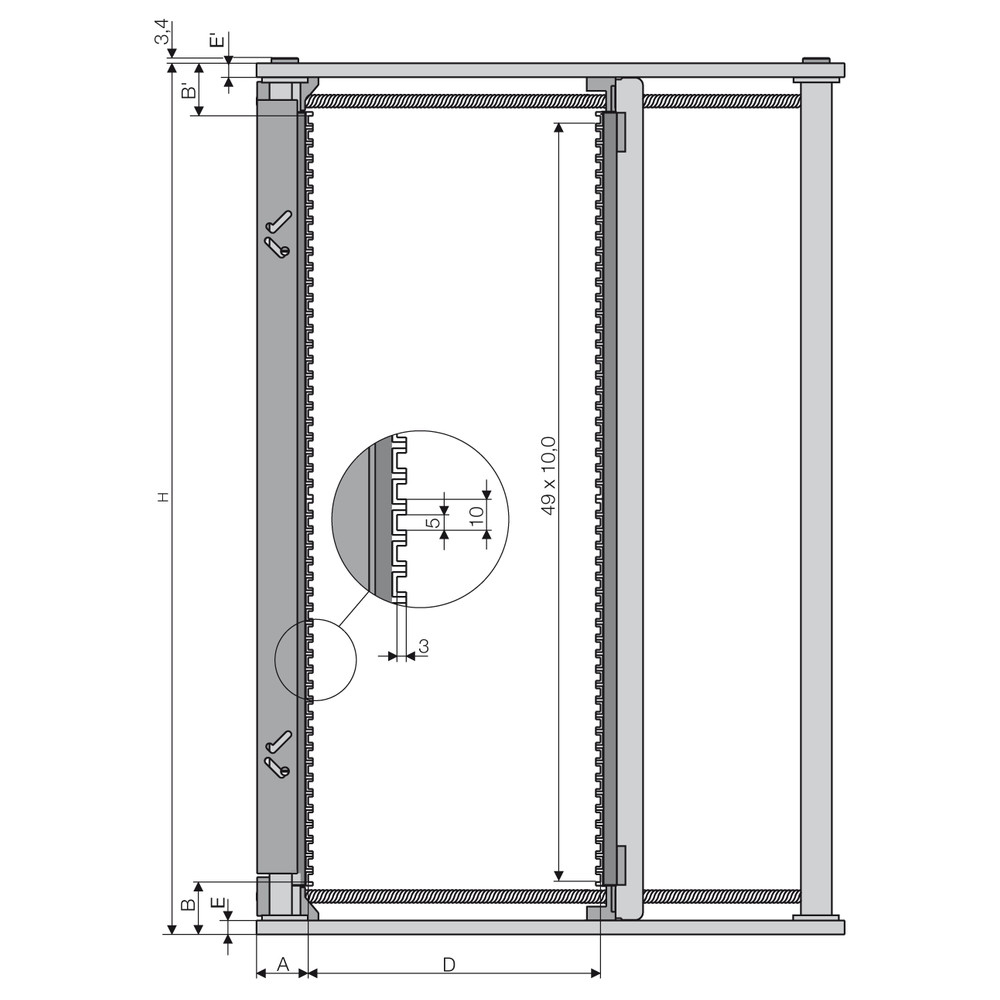

  • Einteilung 10 mm

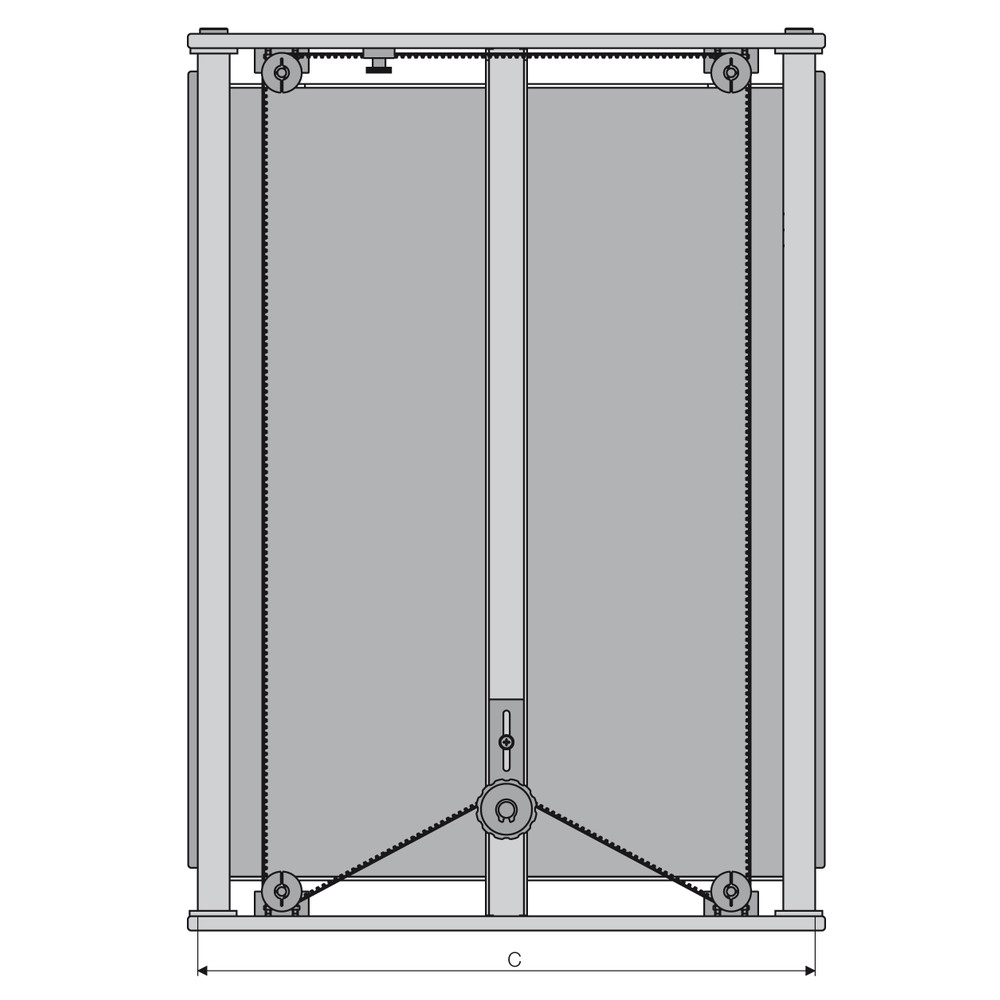

  • Breiteneinstellung Schraubklemmung
  • 1 Stück Leiterplattenmagazin
  • 1 Stück Transportsicherung (verhindert das Durchstecken der Leiterplatten)

Eigenschaften

Abmessung L x B x H: 355 x 320 x 563 mm
Leiterplattenbreite min/max/Länge: 40-250/342 mm
Typ/Material: 601.2/Polycarbonat
