Leiterplattenmagazin Serie 700, montiert, 400x380x563 mm, 703.1/Polystyrol

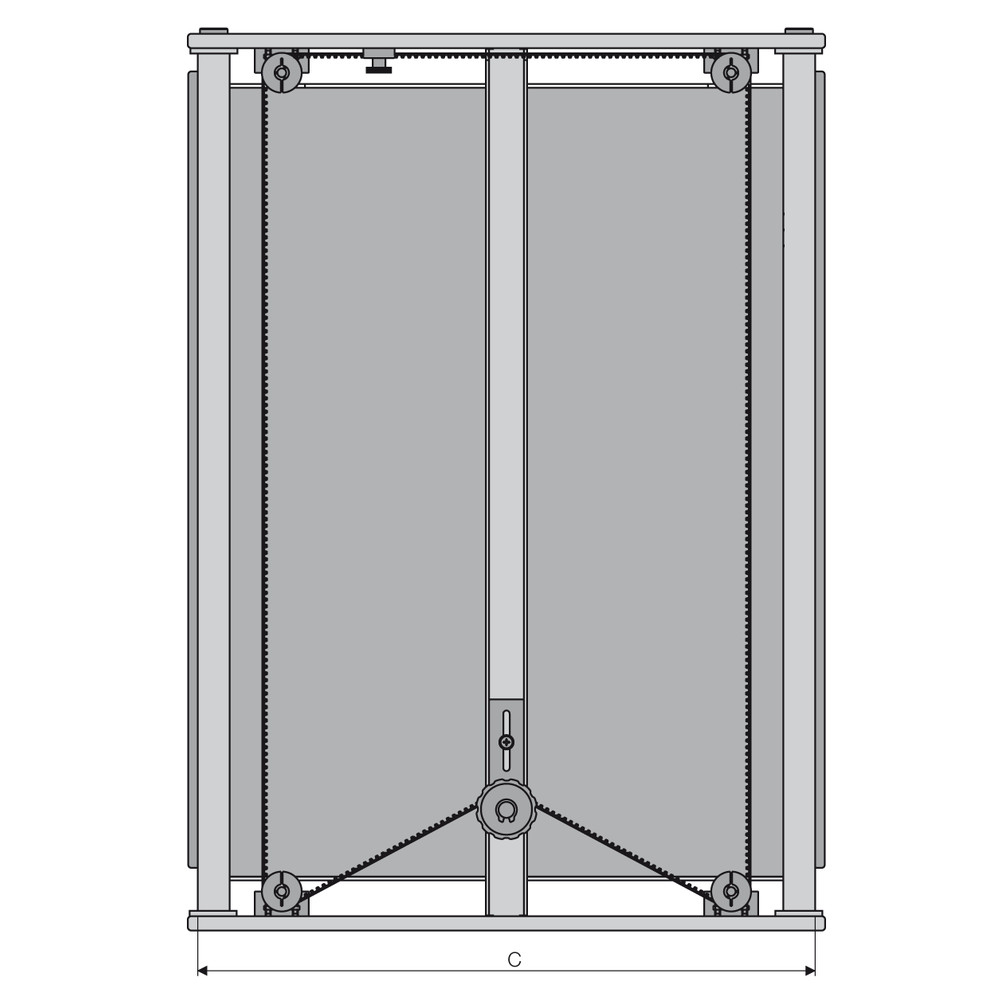

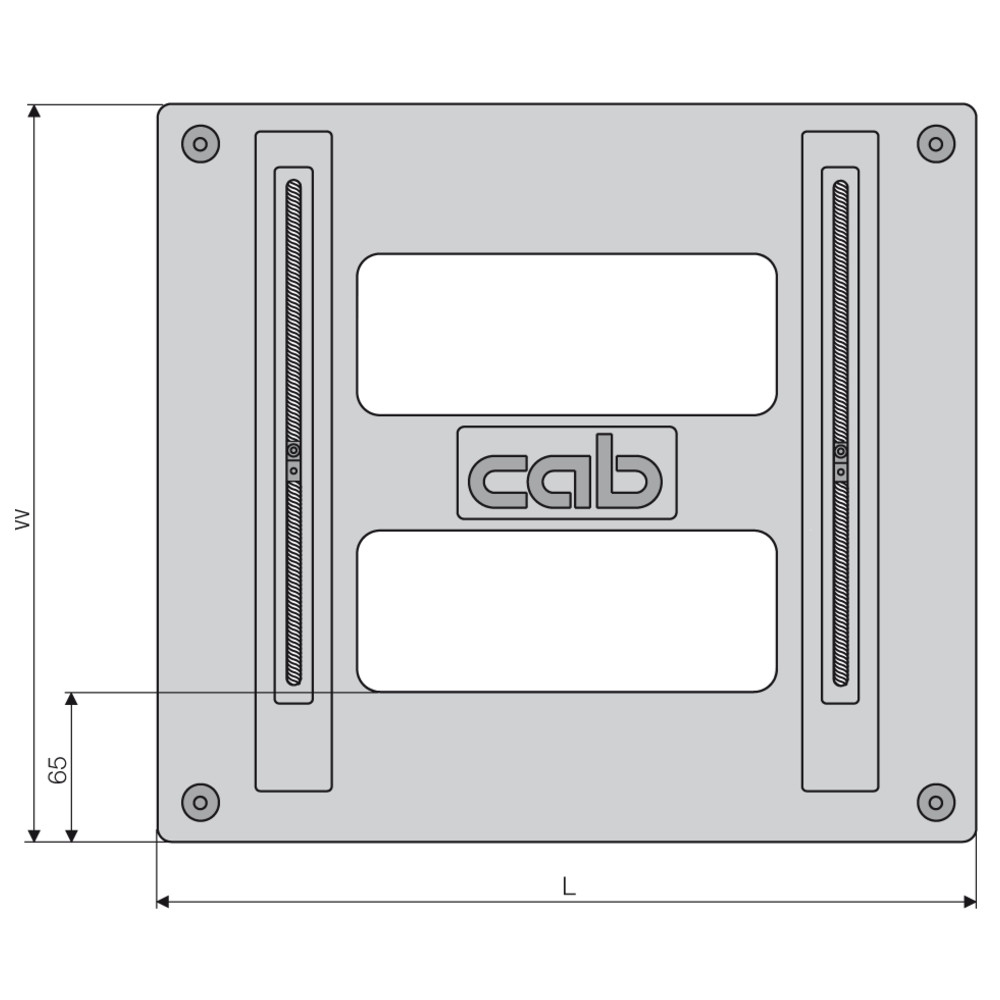

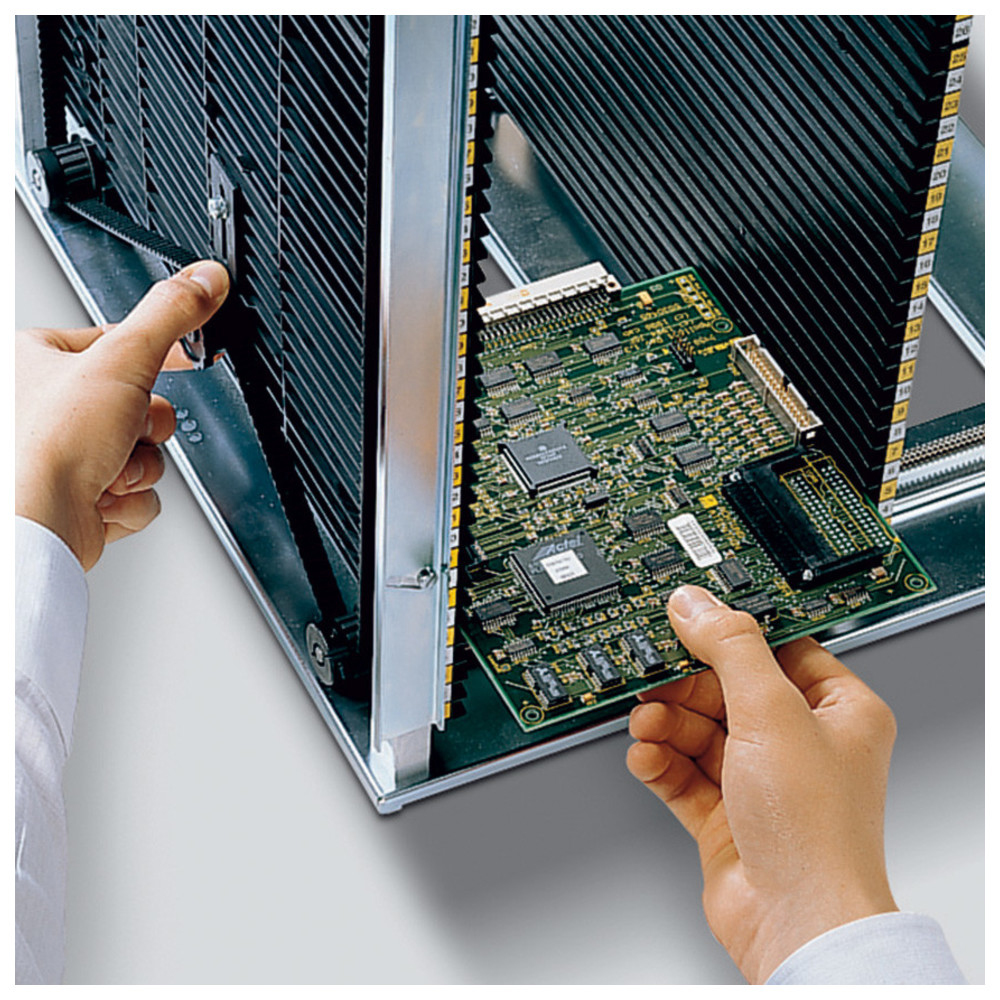

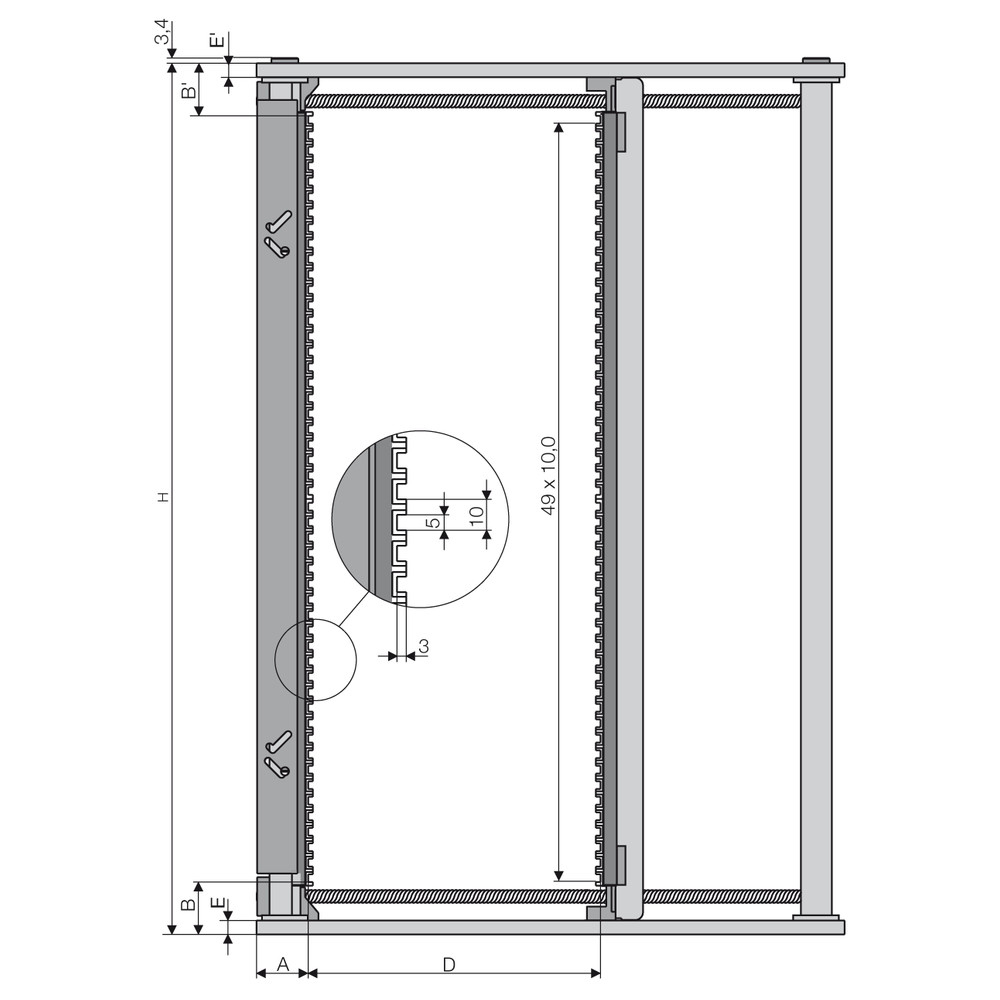

Die stabile und verwindungssteife Rahmenkonstruktion gewährleistet einen dauerhaften Einsatz der cab-Magazine in Ihrer Produktion. Sie sind aus elektrisch leitfähigem Kunststoff gefertigt. Bei hoher mechanischer und thermischer Beanspruchung sind die Magazine auch mit Metallseitenwänden erhältlich.Oberflächenwiderstand nach DIN EN 61340-5-1versehentliches Verstellen der beweglichen Stegwand wird durch Klemmung des Zahnriemens verhindertvier Präzisionsspindeln zum Verstellen der beweglichen Stegwanddurch Ziehen am Zahnriemen werden die Stegwände auf die erforderliche Leiterplattenbreite eingestelltLeiterplattenmagazine 70X.1 und 70X.2 werden teilmontiert geliefertLeiterplattenmagazine 70X.3 werden montiert mit Stapelnoppen geliefertDeckel/Boden aus Aluminiumdruckguss oder StahlblechstapelbarAbmessung L x B x H 355 x 320 x 563 mmTyp/Material 701.1/Polystyrol Leiterplattenbreite min/max/Länge 40-250/342 mmOberflächenwiderstand < 109 OhmHitzebeständigkeit Einschübe bis 60/130/200 °C (Polystyrol/Polycarbonat/Metall) Einschübe 50 StückEinteilung 10 mmBreiteneinstellung Zahnriemen von Hand 1 Stück Leiterplattenmagazin1 Stück Transportsicherung (verhindert das Durchstecken der Leiterplatten)

Die stabile und verwindungssteife Rahmenkonstruktion gewährleistet einen dauerhaften Einsatz der cab-Magazine in der Produktion. Sie sind aus elektrisch leitfähigem Kunststoff gefertigt. Bei hoher mechanischer und thermischer Beanspruchung sind die Magazine auch mit Metallseitenwänden erhältlich.Oberflächenwiderstand nach DIN EN 61340-5-1Zahnriemen für manuelle oder automatische Breiteneinstellungversehentliches Verstellen der beweglichen Stegwand wird durch Klemmung des Zahnriemens verhindertvier Präzisionsspindeln zum Verstellen der beweglichen StegwandLeiterplattenmagazine 80X.1 und 80X.2 werden teilmontiert geliefertLeiterplattenmagazine 80X.3 werden montiert mit Stapelnoppen geliefertDeckel/Boden aus Aluminiumdruckguss oder StahlblechstapelbarAbmessung L x B x H 355 x 320 x 563 mmTyp/Material 801.1/Polystyrol Leiterplattenbreite min/max/Länge 40-250/342 mmOberflächenwiderstand < 109 OhmHitzebeständigkeit Einschübe bis 60/130/200 °C (Polystyrol/Polycarbonat/Metall) Einschübe 50 StückEinteilung 10 mmBreiteneinstellung Zahnriemen motorisch oder von Hand 1 Stück Leiterplattenmagazin1 Stück Transportsicherung (verhindert das Durchstecken der Leiterplatten)

Die stabile und verwindungssteife Rahmenkonstruktion gewährleistet einen dauerhaften Einsatz der cab-Magazine in Ihrer Produktion. Sie sind aus elektrisch leitfähigem Kunststoff gefertigt. Für hohe mechanische und thermische Beanspruchung sind die Magazine auch mit Metallseitenwänden erhältlich.Die Serie 600 ist eine kostengünstige Variante. Durch Lösen der vier Schraubklemmungen kann die Stegwand auf die gewünschte Leiterplattenbreite eingestellt werden.Oberflächenwiderstand nach DIN EN 61340-5-1Leiterplattenmagazine 60X.1 und 60X.2 werden teilmontiert geliefertLeiterplattenmagazine 60X.3 werden montiert mit Stapelnoppen geliefertDeckel/Boden aus Aluminiumdruckguss oder StahlblechstapelbarAbmessung L x B x H 355x320x563 mmTyp/Material 601.1/Polystyrol Leiterplattenbreite min/max/Länge 40-250/342 mmOberflächenwiderstand < 109 OhmHitzebeständigkeit Einschübe bis 60/130/200 °C (Polystrol/Polycarbonat/Metall) Einschübe 50 StückEinteilung 10 mmBreiteneinstellung Schraubklemmung 1 Stück Leiterplattenmagazin1 Stück Transportsicherung (verhindert das Durchstecken der Leiterplatten)

Die stabile und verwindungssteife Rahmenkonstruktion gewährleistet einen dauerhaften Einsatz der cab-Magazine in Ihrer Produktion. Sie sind aus elektrisch leitfähigem Kunststoff gefertigt. Für hohe mechanische und thermische Beanspruchung sind die Magazine auch mit Metallseitenwänden erhältlich.Die Serie 600 ist eine kostengünstige Variante. Durch Lösen der vier Schraubklemmungen kann die Stegwand auf die gewünschte Leiterplattenbreite eingestellt werden.Oberflächenwiderstand nach DIN EN 61340-5-1Leiterplattenmagazine 60X.1 und 60X.2 werden teilmontiert geliefertLeiterplattenmagazine 60X.3 werden montiert mit Stapelnoppen geliefertDeckel/Boden aus Aluminiumdruckguss oder StahlblechstapelbarAbmessung L x B x H 355 x 320 x 563 mmTyp/Material 601.1/Polystyrol Leiterplattenbreite min/max/Länge 40-250/342 mmOberflächenwiderstand < 109 OhmHitzebeständigkeit Einschübe bis 60/130/200 °C (Polystyrol/Polycarbonat/Metall) Einschübe 50 StückEinteilung 10 mmBreiteneinstellung Schraubklemmung 1 Stück Leiterplattenmagazin1 Stück Transportsicherung (verhindert das Durchstecken der Leiterplatten)
